Специалист по ремонту устраняет оплавление 16-контактного разъема RTX 5090 с помощью более толстых контактов

Китайский специалист по ремонту видеокарт продемонстрировала потенциально эффективное решение проблемы оплавления 16-контактных разъемов питания (12V-2x6), которая преследовала высокопроизводительные видеокарты NVIDIA RTX 40 и теперь затрагивает серию RTX 50.

Проблема заключается в том, что разъемы оплавляются из-за высокой плотности тока (около 9,2 А на контакт), особенно когда контакты не обеспечивают надлежащего механического соединения. Это приводит к тому, что вся нагрузка неравномерно распределяется на оставшиеся контакты, вызывая перегрев.

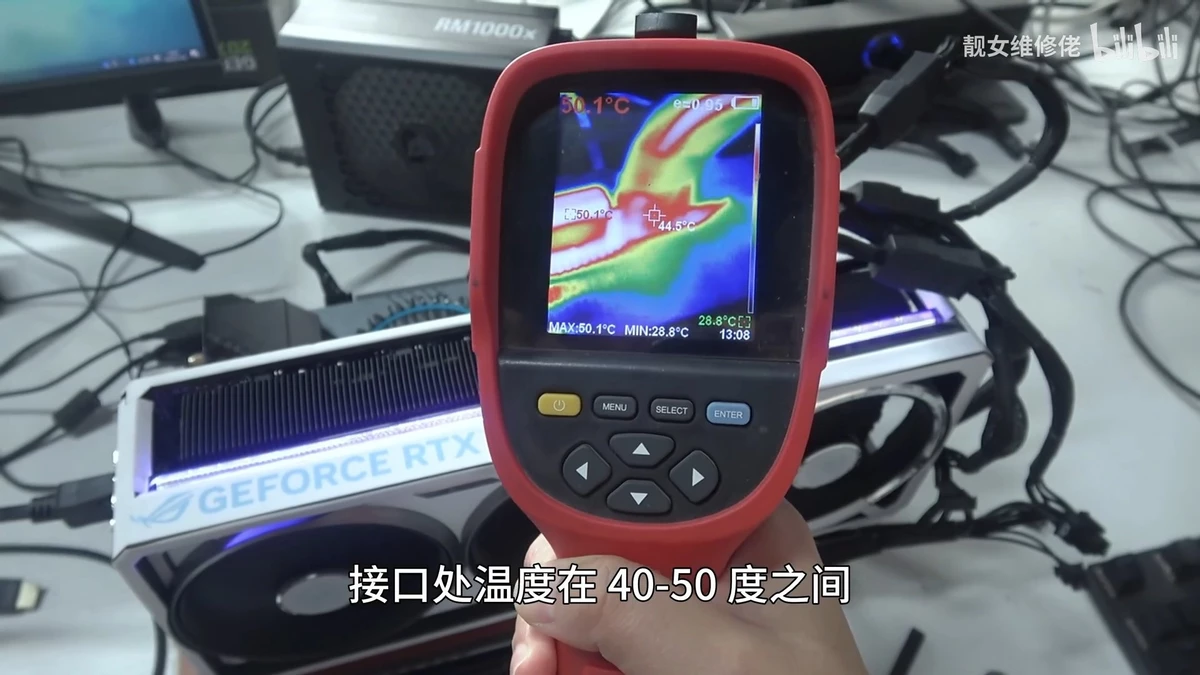

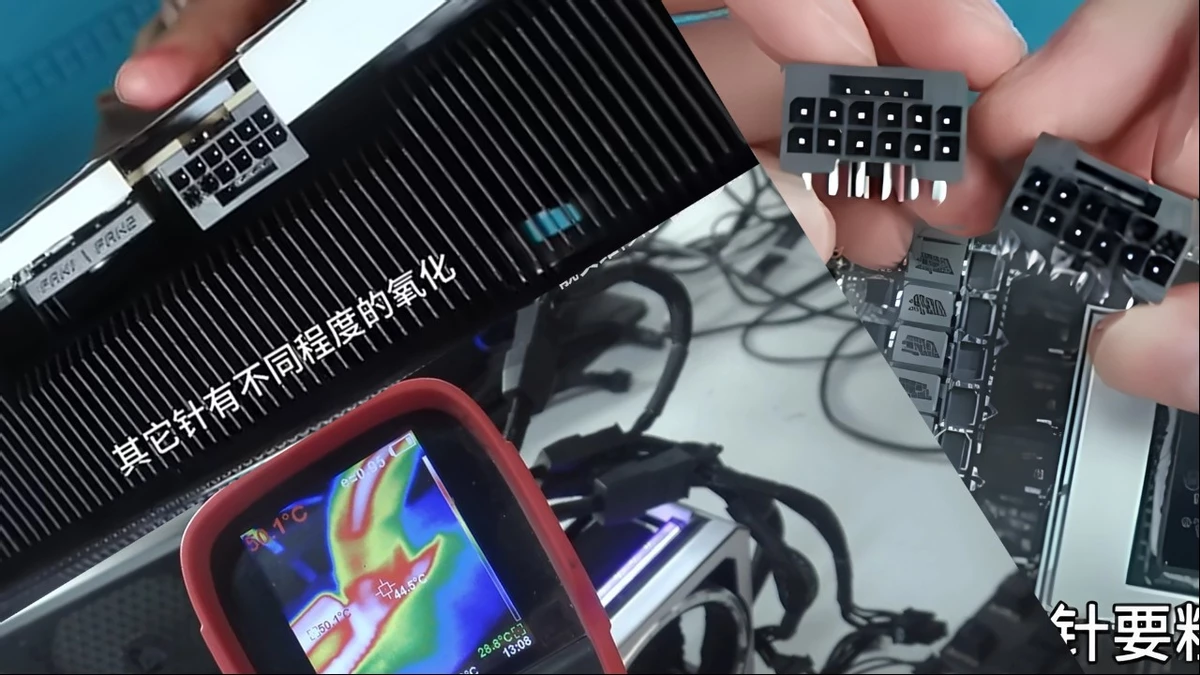

Проблема оплавления была успешно решена на видеокарте ROG Astral RTX 5090 с помощью замены стандартного 16-контактный разъема на разъем с более толстыми контактами. После замены и мониторинга температуры при полной нагрузке (600 Вт) температура нового разъема составляла всего около 45°C. Это значительное улучшение, поскольку оплавляющиеся разъемы могли достигать 100°C и даже 150°C.

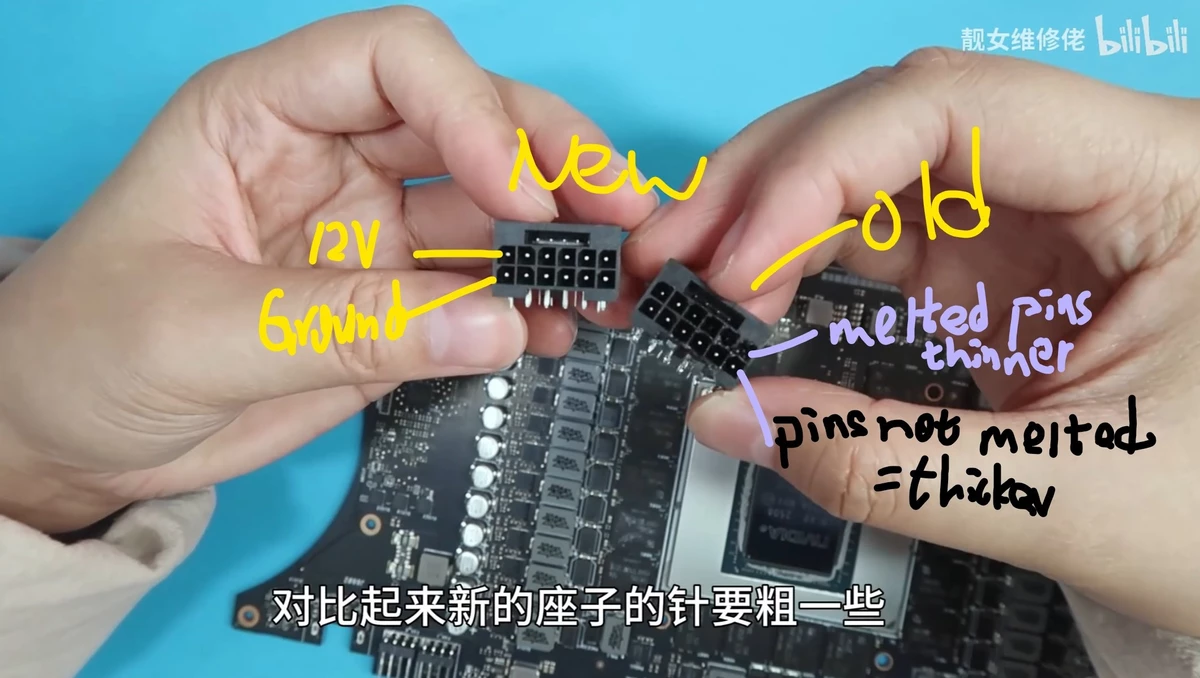

Использование более толстых контактов снижает электрическое сопротивление благодаря большей площади поверхности, что обеспечивает более стабильный и надежный механический контакт. Это должно значительно снизить риски перегрева, которые часто возникают из-за незначительных ошибок при подключении кабеля пользователем. Хотя неизвестно, решит ли этот метод проблему навсегда, он может существенно снизить риск оплавления.
