Обзор материнской платы АSUS ROG STRIX Z690-A Gaming WiFi D4

Как вы, наверное, знаете, относительно недавно появились новые процессоры Intel 12-го поколения. Обычно такое событие сопровождается обновлением модельного ряда материнских плат. Что, в общем-то, и произошло. Например, это сделала компания ASUS, однако ситуация несколько усложнилась из-за поддержки разных стандартов памяти — DDR4 и DDR5.

В нашем сегодняшнем обзоре поговорим про новинку, которая рассчитана на поддержку оперативной памяти стандарта DDR4 — АSUS ROG STRIX Z690-A Gaming WiFi D4.

Технические характеристики

Поставляется устройство в стильной картонной коробке бело-серого цвета. На передней части можно обнаружить название платы (выполнено переливающимся «голографическим» тиснением), ее стилизованное изображение, а также кое-какие логотипы (Intel, Microsoft). На задней — полноценное изображение устройства, его характеристики и особенности.

В частности, мощная подсистема питания (16+1), радиаторы для четырех M.2 SSD-накопителей, кнопка для удобного извлечения видеокарты, фиксатор кабелей в области чипсета.

В комплект поставки, кроме самой платы, входят набор пластиковых стяжек для кабелей, четыре SATA кабеля, винты для крепления M.2 накопителей, мануал, фирменные наклейки с брелоком, карточка ROG STRIX, диск с драйверами, а также расположенная в отдельном пакете внешняя антенна для предустановленного Intel Wi-Fi 6 модуля.

Сама по себе плата выполнена в черно-белых цветах с узнаваемыми фирменными радиаторами декоративными панелями ROG STRIX.

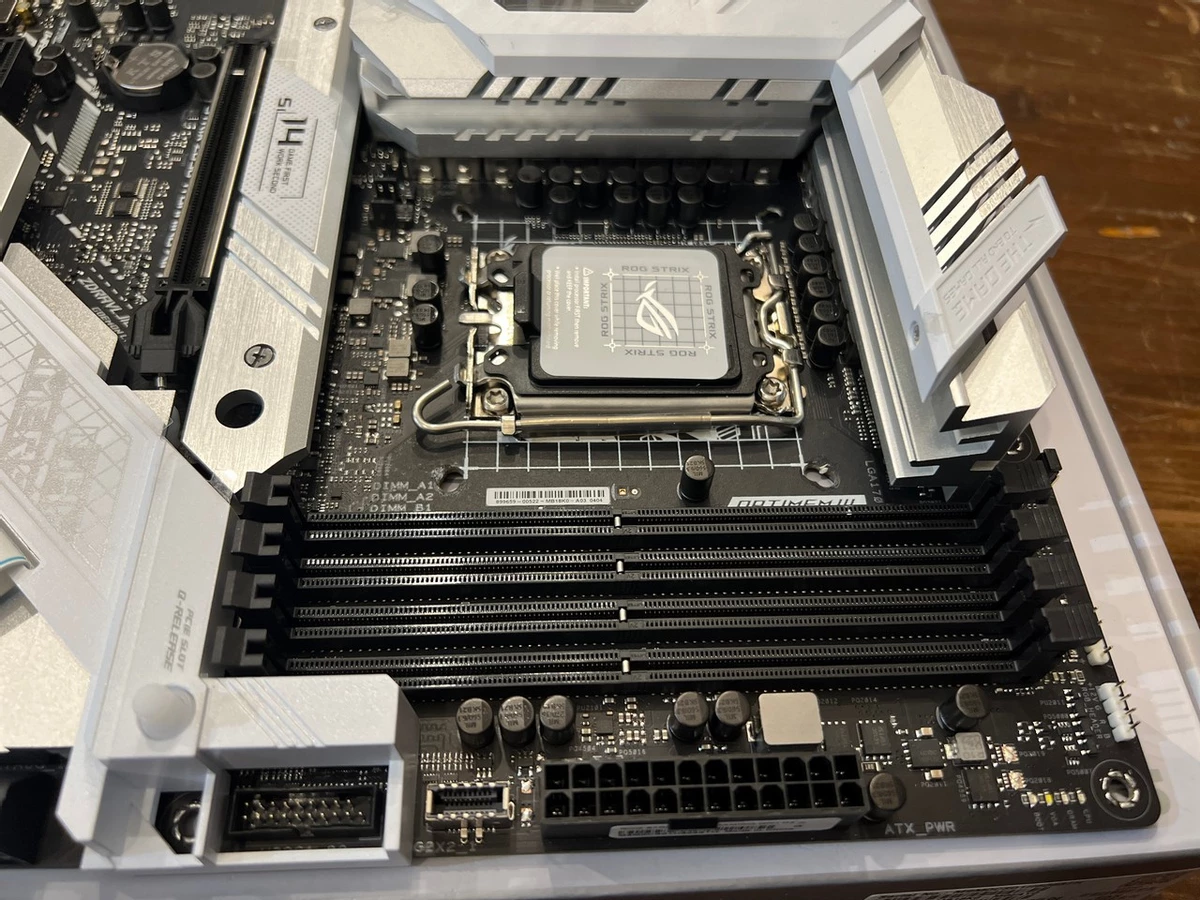

К особенностям устройства также можно причислить 4 слота DIMM с поддержкой памяти DDR-4 (5333), двухканальной архитектурой и поддержкой технологии OptiMem III, 4 разъема М.2, 2 разъема для CPU вентиляторов, разъем для необслуживаемой СВО, чипсетный радиатор, 5 разъемов для корпусных вентиляторов, 3 разъема для адресуемой подсветки, 1 — неадресуемой.

А также весьма выдающийся звук, представленный кодеком ALC4080 и усилителем Savitech SV3H712.

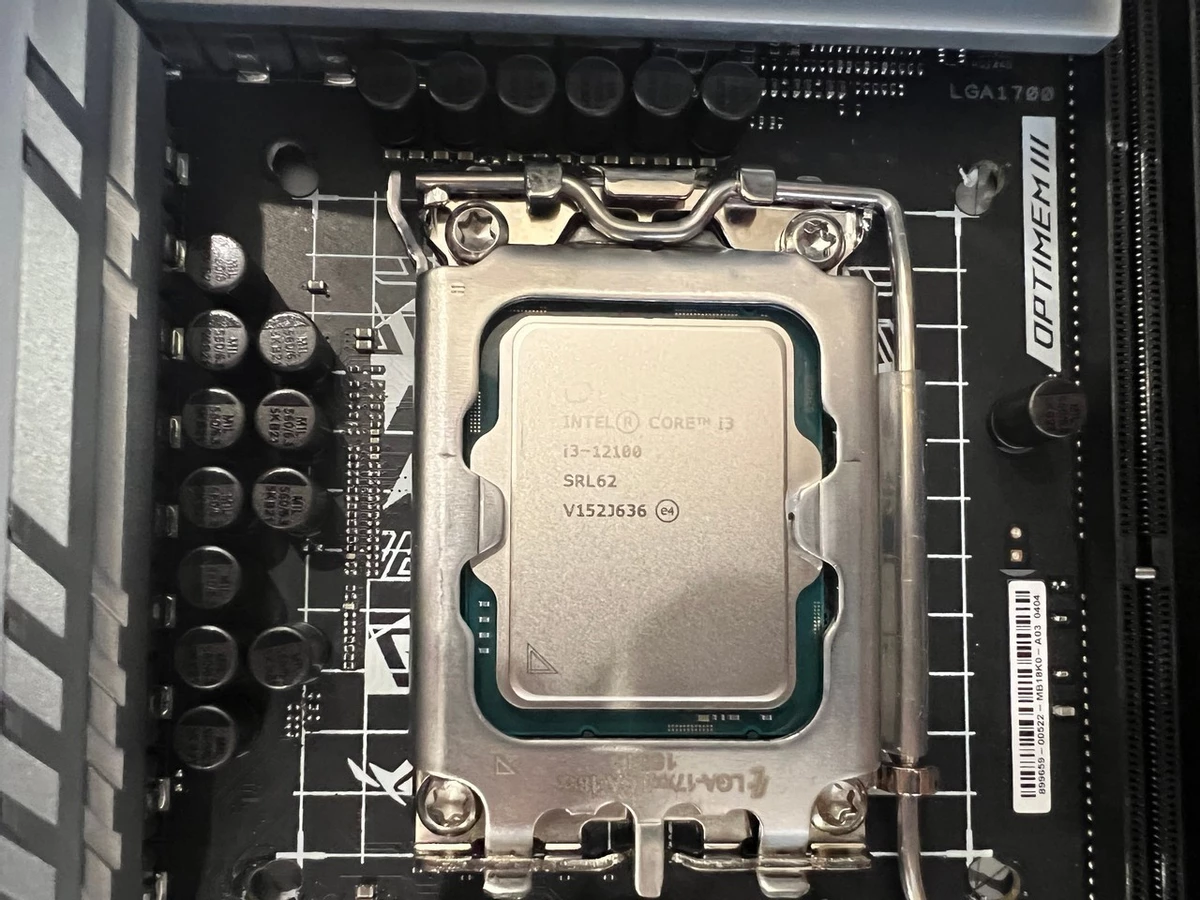

Отверстия для крепления систем охлаждения здесь LGA1700 и LGA1200/115x.

Количество интерфейсов и специальных возможностей на панели ввода/вывода впечатляющее: HDMI, DisplayPort, кнопка сброса настроек CMOS, кнопка BIOS Flashback, USB 2.0 х 2, USB 3.0 (5 Гбит/с) х 4, USB 3.0 (10 Гбит/с) х 2, Type-C Gen2 (10 Гбит/с), Type-C Gen2x2 (20 Гбит/с), RJ-45 (2.5 Гбит/с, Intel I225-V), 3,5 мм х 5 и коннекторы для внешней антенны Wi-Fi.

Также доступны PCIe 5.0 x 16 (процессор), PCIe 3.0 x16 (чипсет, максимальный режим работы х 4), PCIe 3.0 х 1 (чипсет).

В наличии, как мы уже упоминали, кнопка для безопасного извлечения видеокарты, расположенная недалеко от основного PCIe слота. Весьма удобная штука.

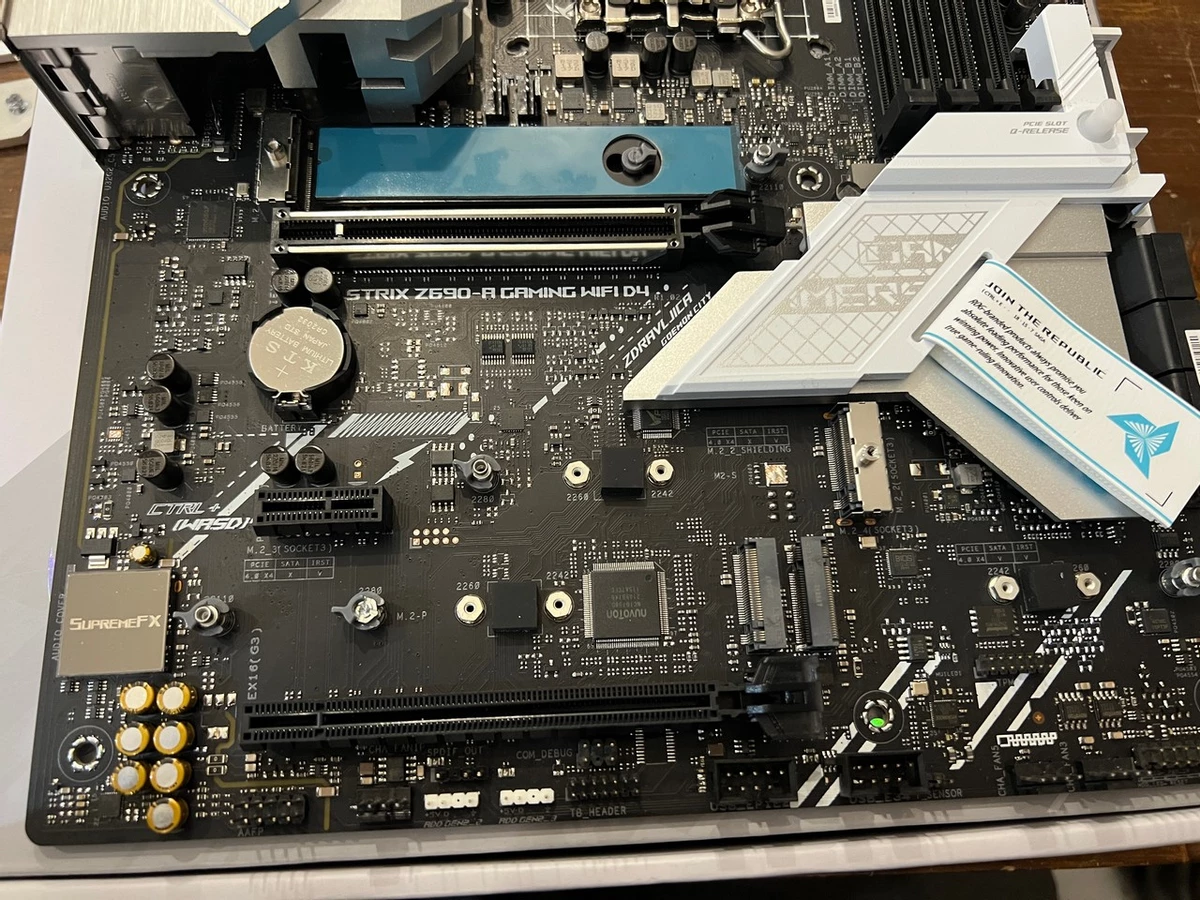

Питание процессора обеспечивают два 8-контактных коннектора, шесть портов предусмотрено для подключения SATA устройств, четыре — для M.2 SSD-накопителей (с отдельными радиаторами). Разъём M.2_1 поддерживает накопители формата 2242/2260/2280/22110 с интерфейсом PCIe 4.0 x 4. Разъём M.2_2 — 2242/2260/2280.

M.2_3 — 2242/2260/2280/22110, M.2_4 — 2242/2260/2280 с интерфейсом PCIe 4.0 x4 и SATA. При этом винты для крепления M.2 в комплекте поставки на самом деле нужны для крепления радиаторов. Сами же накопители фиксируются при помощи специальных пластиковых фиксаторов, то есть безвинтовым способом.

Большая пластиковая накладка, носящая исключительно декоративные функции, оснащена областью с подсветкой.

Подсистема питания процессорных ядер представлена 16 фазами, для графического ядра предусмотрена одна. Это DrMOS сборки SiC659 (80 А) с контроллером Digi+ ASP2100. Дополнительные фазы для PCIe и оперативной памяти укомплектованы мосфетом MP86992 (70A), а контроллер тут M2940A.

BIOS, в принципе, довольно типичная для серии ROG. Здесь можно как просто посмотреть общую информацию о системе, так и воспользоваться функцией быстрого доступа к нужным вам параметрам, тонко настроить систему, отслеживать ее работу и воспользоваться специальным софтом для работы с платой.

В частности, речь идет про фирменное ПО Dual Intelligent Processors 5, позволяющее управлять системой и заниматься мониторингом ее параметров. Можно, например, заняться регулировкой частот и напряжений вручную, управлять планом питания системы, подсистемой питания процессора и памяти, а также очистить систему от мусора.

Традиционно резюмируем

Материнская плата ASUS ROG STRIX Z690-A Gaming WiFi D4 определенно заслуживает внимания в качестве игрового решения в среднем ценовом сегменте. Поддержка процессоров Intel Core свежего поколения, возможность использовать память DDR4, мощная система питания процессора, отличная система охлаждения, сетевые возможности, аудиокодек Realtek ALC4080.

Все это делает Z690-A Gaming WiFi D4 весьма интересным решением для любого геймера. Однозначно рекомендуем.
