Обзор материнской платы ASUS ROG STRIX B760-F GAMING WIFI
Некоторое время назад компания Intel расширила спектр возможностей материнских плат на B-чипсетах, что в частности открыло им доступ к разгону оперативной памяти, а это очень неплохой вариант для получения дополнительной производительности процессора, который нельзя просто разогнать из-за заблокированного множителя. В связи с этими ограничениями платы на B-чипсетах раньше были в основном бюджетными решениями, в которых экономили на практически всех компонентах, но ситуация изменилась, а потому сегодня предлагаю взглянуть на одну из топовых материнских плат с сокетом LGA1700 и чипсетом B760 — ASUS ROG STRIX B760-F GAMING WIFI. Стоит уточнить, что эта материнская плата вообще не дешевая, но обо всем по порядку.
Плата поставляется в картонной коробке с качественными принтами, внутри которой лежат не только сама материнская плата, кабели SATA и макулатура, но еще и наклейки, пластиковые стяжки, антенна WIFI, дополнительная стойка M.2 и брелок-ремешок. Отдельной заглушки для панели разъемами в комплекте нет, она предустановлена на материнской плате.
Материнская плата выполнена в форм-факторе ATX и имеет размеры 305х244 миллиметра. Для компактных сборок такое решение может не подойти, а потому рекомендую заранее озаботиться вопросом совместимости платы с корпусом.
ASUS ROG STRIX B760-F GAMING WIFI — материнская плата с сокетом LGA1700 и чипсетом B760, а это значит, что она подходит для всех процессоров Intel 12 и 13 поколений, но также будет совместима и с “камнями” из 14 поколения, которые являются рефрешами 13 и используют тот же сокет. Также стоит отметить, что это решение с поддержкой DDR5-памяти, а не DDR4. Для оперативки тут предусмотрено четыре слота и производитель заявляет поддержку частот до 4800 МГц в стоке и 7800 МГц в разгоне (в том числе XMP).

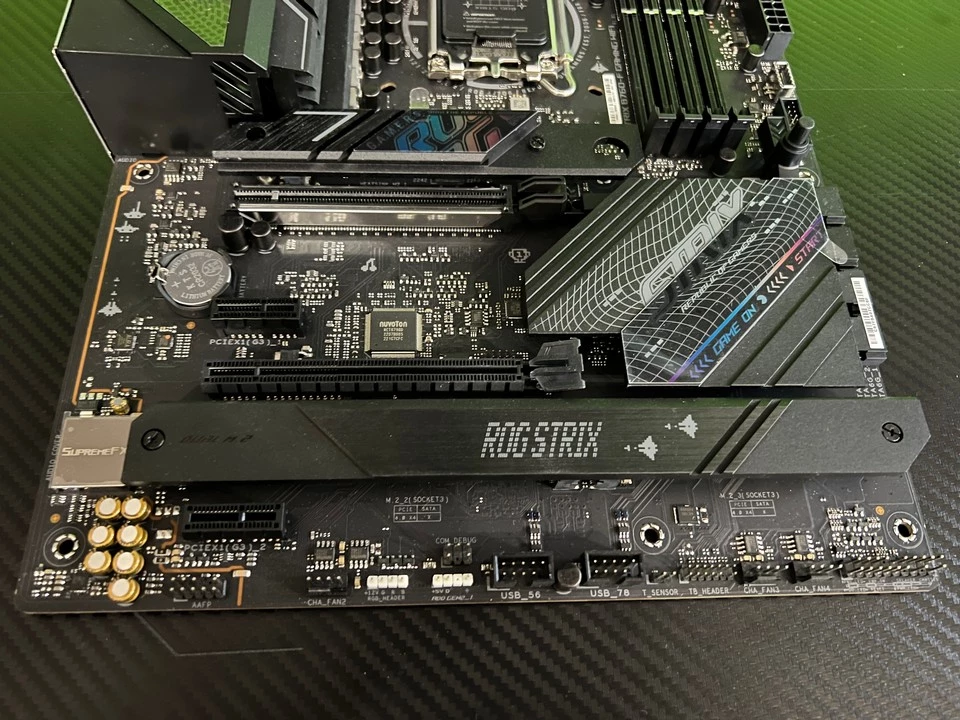

Для видеокарты на материнке предусмотрен укрепленный слот PCIe 5.0 x16 (с Q-Release для упрощенного удаления видеокарты из слота), а также имеется второй x16 слот, который уже работает лишь через PCIe 3.0 в режиме x4. Имеется и пара слотов PCIe 3.0 x1.

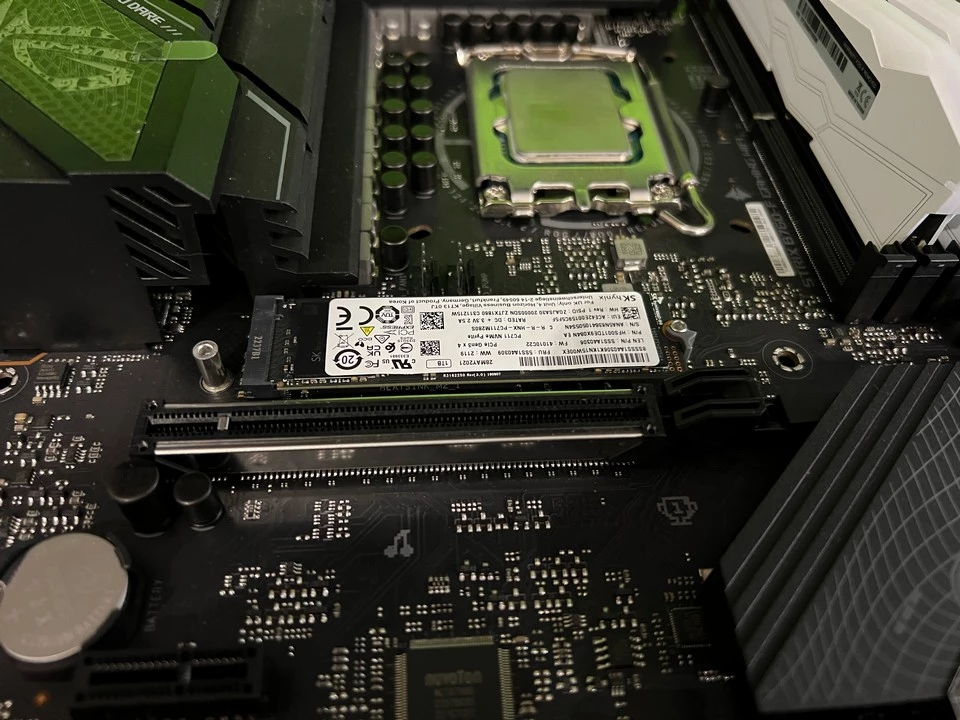

Также производитель оснастил материнскую плату сразу тремя разъемами M.2 для SSD-накопителей PCIe 4.0 x4, один из которых работает по процессорным линиям PCIe, а два других - по линиям от чипсета. Если этого будет мало для хранения ваших данных, то на плате также есть и четыре 6-гигабитных разъема SATA, которые также работают от чипсета.
Также на материнской плате можно найти разъемы из списка:
- 24-контактный разъем питания ATX.
- По одному 8 и 4-контактному разъему для питания процессора.
- Разъем для внешнего USB 3.2 Gen2 Type-C.
- Два разъема для USB 2.0 x4.
- Разъем для двух USB 3.2 Gen1.
- Сразу семь 4-pin для вентиляторов.
- Четыре разъема для подключения подсветки (три из них для адрессуемой RGB).
- Разъем для подключения внешнего Thunderbolt.
- Еще один сло M.2 E-key, который занят адаптером беспроводной связи Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11 a/b/g/n/ac/ax и Bluetooth версии 5.2).

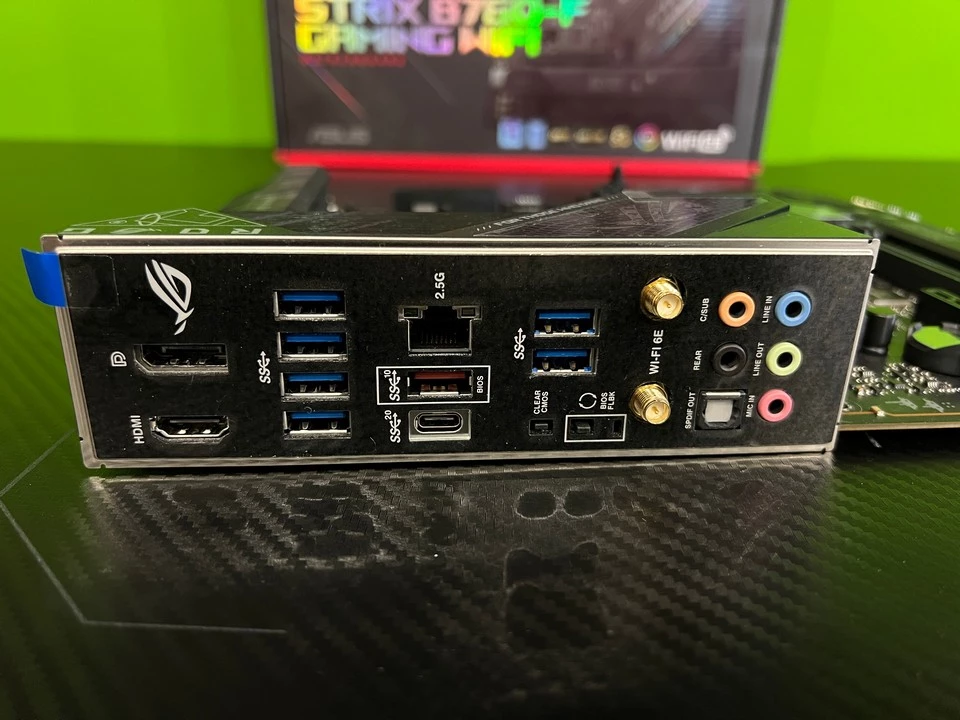

Заранее защищенная задняя панель предоставляет пользователю следующих набор портов:
- Один USB Type-C 3.2 Gen 2x2.
- Один USB Type-A 3.2 Gen 2.
- Шесть USB Type-A 3.2 Gen 1.
- Оптический аудиоразъем.
- Один 2,5-гигабитный Rj-45 (Intel i226-V Ethernet).
- Выходы HDMI и DisplayPort.
- Пять аудиоразъемов 3,5 миллиметра, которые работают от аудиочипа Realtek RTL4080 и усилителя Savitech SV3H712.
- Два антенных разъема для подключения показанной выше антенны.
- Кнопка сброса CMOS на случай, если что-то пошло не так при разгоне оперативной памяти или настройке системы в BIOS.
- Кнопка перепрошивки BIOS.
Что же до питания процессора, то оно выполнено по схеме 2+16+1 и насчитывает в общей сложности 19 фаз. 16 из используются для VCore, 1 — встроенная графика и 2 для VCCIO. Все это дело прикрыто двумя отдельными радиаторами. Также радиаторы предусмотрены для всех трех M.2 и для чипсета.
Само собой разумеется, что не обошлось и без подсветки, а потому таковая была установлена в кожух, который прикрывает радиатор на цепях питания.
С основными моментами разобрались, а потому можно перейти к опыту эксплуатации. В моем случае тестовая сборка выглядела следующим образом:
- Процессор — Intel Core
- Материнская плата — ASUS ROG STRIX B760-F GAMING WIFI.
- Оперативная память — TEAMGROUP T-Force Delta RGB 32 Гб (16 Гб x2) DDR5-6000.
- Накопитель — TEAMGROUP MP44 PCIe 4.0 на 1 Тб.
- Блок питания — AERO BRONZE 650W
- Корпус — открытый стенд
- Охлаждение процессора — Intel Box версия
Использование процессора с разблокированным множителем в материнской плате на B760, конечно, не самое оправданное занятие из-за отсутствия возможностей разгона у МП на данном чипсете, но, на самом деле, не все так безнадежно. Intel и ASUS разрешают пользователю настраивать вольтаж на ядрах, а потому мы можем немного таковой приподнять и дать процессору чуть больше простора для автоматического разгона. В целом, подсистема питания материнской платы без труда справляется с пиковым потреблением, а инструмент типа “палец” сообщает, что радиаторы на цепях питания остаются лишь слегка теплыми.
Традиционно резюмируем
ASUS ROG STRIX B760-F GAMING WIFI создана с прицелом на геймеров со средними размерами бюджета, которые покупают в свою систему “камни” уровня i5 или заблокированные i7/i9. Производитель не поскупился на хорошую подсистему питания и ее охлаждение, а также оснастил материнскую плату огромным количеством разъемов для подключения периферии, не забыв при этом и о том, что современные игры могут “весить” очень много, что потребует от пользователя больших объемов накопителей в системе. Также стоит отметить обширные возможности для подключения охлаждения, встроенный адаптер беспроводной связи и 2,5-гигабитный разъем для проводной.
К наполнению, внешнему виду и компонентной базе ASUS ROG STRIX B760-F GAMING WIFI никаких вопросов не возникает, а потому от меня материнская плата получает медальку.
